首頁 > 產品中心 > 汽車&摩托車 > 汽車發動機 > 曲軸平衡機 > 320 SBRK-C, 520 SBRK-C, 720 SBRK-C曲軸平衡機

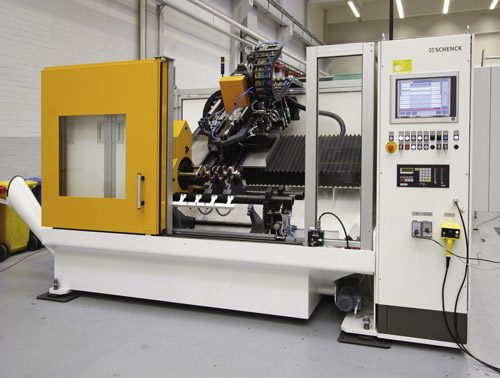

320 SBRK-C, 520 SBRK-C, 720 SBRK-C曲軸平衡機

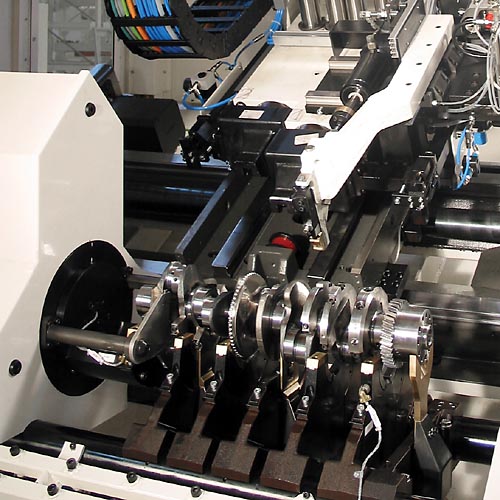

曲軸全自動平衡
數字化測量處理和優化校正計算
用于不平衡校正的NC軸控制
使用MQL的高速鉆削
帶桁架機械手接口

  • 產品描述
  • 適用范圍
  • 技術參數
  • PDF文檔下載
  • 產品視頻
曲軸全自動平衡
數字化測量處理和優化校正計算
用于不平衡校正的NC軸控制
使用MQL的高速鉆削
帶桁架機械手接口
乘用車和商用車曲軸不平衡的測量和校正;
適用于中批量生產；
通過一步或多步校正對配重塊進行不平衡校正；
技術參數 320 SBRK  520 SBRK  520 SBRK-2  720 SBRK

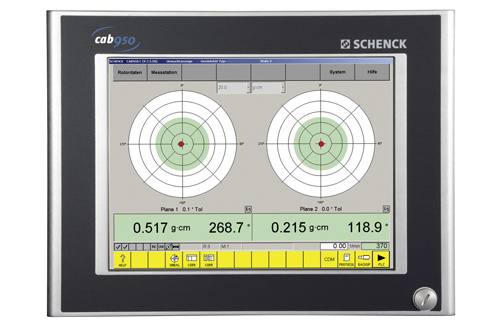

測量系統 單位 CAB 950  CAB 950  CAB 950  CAB 950
乘用車曲軸 ?
輕型商用車曲軸   ?  ?  ?
卡車曲軸 ?  ?  ?
不對稱曲軸   ?  ?  ?  ?
軸瓦支撐和撥叉驅動 ?  ?  ?  ?
數控鉆削單元   ?  ?  ?  ?
最小潤滑量MOL ?  ?  ?  ?
排屑器   ?  ?  ?  ?
曲軸
重量范圍1)  [kg]  8-40  30-100  30-160  80 - 350
總長度范圍 [mm]  350-790  500-1000  500-1400  800 - 2500
最大軸瓦支撐距離范圍 [mm]  240-660  350-750  350-1100
校正平面之間的距離范圍 [mm]  200-600  300-700  300-1050  800 - 2250
主軸頸直徑范圍 [mm]  40-80  65-125  65-125  80 - 160
外徑 [mm]  120-200  160-310  160-310  80 - 400
連桿頸直徑 [mm]  30-60  50-90  50-90
行程 [mm]  55-95  100-160  100-160
機器
寬度4)  [mm]  3750  3750  3750  4950
深度4)  [mm]  2200  2200  2200  2200
高度4)  [mm]  2300  2300  2300  2300
平衡速度 [min -1]  400  265  265  300
測量不確定度 2)  [gmm]  20 - 30  30 - 80  30 - 80  20 - 30
節拍時間3)  [s]  90 - 300  90 - 300  90 - 300  90 - 300
空壓 [kPa]  600  600  600  600
功率消耗 [kVA]  8  10  10  10
基本設備 Order No.  R0280200.01  R0280300.01  R0280400.01  R0280100.01
選項
雙主軸鉆削單元 Order No.  R0280206.01  R0280306.01  R0280406.01  R0280106.01
起重裝置5)  Order No.  R0280203.01  R0280303.01  R0280403.01  R0280103.01
鉆頭磨損監測 Order No.  R0280205.01  R0280305.01  R0280405.01  R0280105.01
高壓內部冷卻16 bar Order No.  R0280201.01  R0280301.01  R0280401.01  R0280101.01
冷卻液調節系統，細度30μm Order No.  R0280202.01  R0280302.01  R0280402.01  R0280102.01
1) 無當量環，手動上料最大15kg
2） 根據DIN 1319，95%的概率，取決于工件（無裝夾或下料）
3） 可實現的最小節拍時間，取決于曲軸設計
4） 加上控制柜、排屑器和可選的冷卻液條件。數據不具有約束力，取決于所提供的設備
5） 通過提升裝置進行上料
