HL1-6 臥式平衡機用于航空航天工業

模塊化設計用于不同的可選應用場合和驅動系統
簡單和操作安全
擴展防護罩和安全系統保護操作者，設備和環境
高精度測量通過數字測量數據處理

  • 產品描述
  • 適用范圍
  • 技術參數
  • PDF文檔下載
  • 產品視頻
模塊化設計用于不同的可選應用場合和驅動系統
簡單和操作安全
擴展防護罩和安全系統保護操作者，設備和環境
高精度測量通過數字測量數據處理

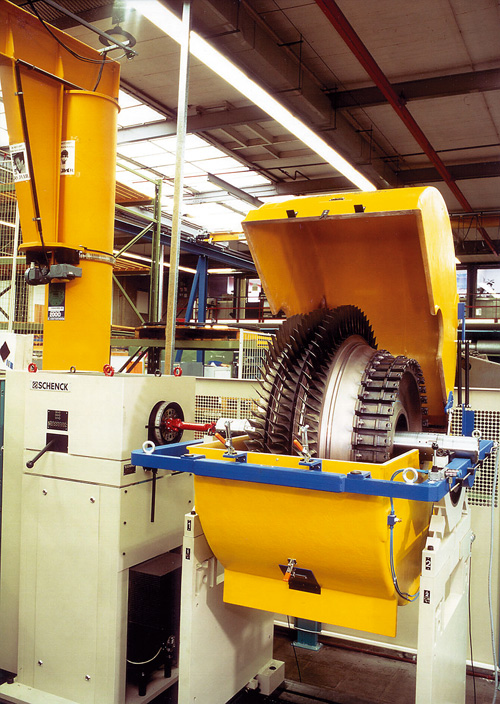

HL系列平衡機帶專用軸瓦

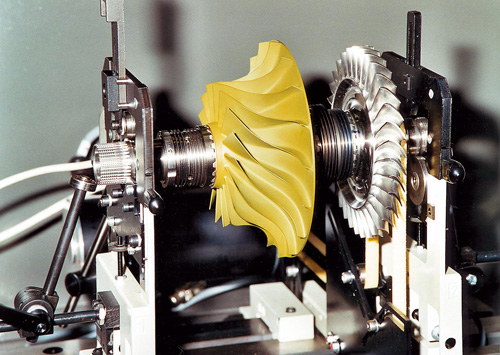

設計用于平衡渦輪和壓氣機，用于航空航天工業制造和維修工廠
模塊化理念允許用于范圍很廣的平衡任務，通過簡單的替換標準部件，例如通過滾輪支撐帶軸頸的轉子
Technical data at a glance技術數據一覽 HL 1 BU HL 2 BU HL 3 UB HL 4 UB HL 5 UB HL 50 UB HL 6 U
Measuring unit測量單元 CAB 925 CAB 925 CAB 925 CAB 925 CAB 925 CAB 925 CAB 925
End drive端驅動 ? ? ? ? ?
Belt drive皮帶驅動 ? ? ? ? ? ?
SAE Mechine class  2)
SAE設備級別 		[lb] 30 100 300 1000 3000
Rotor轉子
Weight重量 [kg] 16 1 - 100 1,5 - 200 1,5 - 700 5 - 1400 20 - 2800 50 - 5000
Diameter, max. 1)最大直徑 [mm] 360 800 1260 1600 1600 3000 3400
Journal diameter  6)軸頸直徑 [mm] 6 - 70 9 - 140 9 - 140 12 - 200 18 - 280 35 - 305 35 - 305
Saddle size  2)軸瓦尺寸 (Zoll) 4 6 6 10 13 20 20
Saddle insert內嵌瓦 (Zoll) - - - 10 / 8 - 20 / 13 -
Length, max.標準長度 [mm] 450 1380 1540 2170 2435 3860 4000
Machine設備
Width A 5)寬度 [mm] 1500 2500 3500 4500 5000 7000 8000
Depth B 5)深度 [mm] 1000 1500 2000 2500 2500 3000 5500
Height C 5)高度 [mm] 2000 2000 2000 2000 2000 2000 2500
End-drive  4)端驅動
Variable balancing speed, max.
可變平衡轉速，最大 		[min -1] - - 1130 1340 960 960 2180
Drive power驅動功率 (kW) - - 2.2 7.5 37 55 max. 250
Belt drive 4)皮帶驅動
Variable balancing speed, max. 3)
可變平衡轉速，最大 		[min -1] 1140 1600 1900 1600 1350 2520 -
Drive power驅動功率 (kW) 0.13 2.2 2.2 7.5 22 55 -
Balancing accuracy  2)
平衡精度 		(μ inch) 10 10 10 10 15 15 15
SAE test rotor, weight 7)
SAE測試轉子，重量 		[lb] 11 50 50 50 150 500 500
Power requirement
電源要求 		[V] 230 400  8) 400  8) 400  8) 400  8) 400  8) 400  8)
<order number/>Basic machine
<訂購號/>基本機器 		Order No.訂購號 R0460100.01 R0460200.01 R0460300.01 R0460400.01 R0460500.01 R0460600.01 R0460700.01
<options/>Options選項
<order number/>Roller bearing carriages
<訂購號/>滾輪支撐板 		Order No.訂購號 R0460101.01 R0460201.01 R0460301.01 R0460401.01 R0460501.01 R0460601.01 R0460701.01
Drive lock
驅動鎖緊 		Order No.訂購號 - - - R0460402.01 R0460502.01 R0460602.01 R0460702.01
Protective enclosure, type C
防護罩，C級 		Order No.訂購號 R0460103.01 R0460203.01 R0460303.01 R0460403.01 R0460503.01 - -
Protective fence, type B
防護圍欄，B級 		Order No.訂購號 - - - - - R0460604.01 R0460704.01
SAE test rotor ARP 4162
SAE測試轉子 ARP 4162 		Order No.訂購號 R0460105.01 R0460205.01 R0460305.01 R0460405.01 R0460505.01 R0460605.01 R0460705.01
Report printout equipment
報告打印設備 		Order No.訂購號 R0460106.01 R0460206.01 R0460306.01 R0460406.01 R0460506.01 R0460606.01 R0460706.01
<notes/>1) Limitation in the area of the belt-drive equipment
<注意/>1)限制在皮帶驅動區域
2) Corresponding to SAE ARP 4048
按照SAE ARP 4048標準
3) With drive diameter 100 mm, from model HL5UB with 200 mm
驅動直徑100mm處，從HL5UB以上是驅動直徑200mm處
4) Various drive variants on request
多種驅動形式按需提供
5) Data non-binding, dependent on the respective equipment
不具約束性數據，對應相應設備
6 ) With optional roller bearings
配可選滾輪支撐
7) Option選項
8) Power configuration: 3 / PE AC 50Hz 400 V +6 / -10%
電源配置：3相交流50赫茲 400伏特+6 / -10%
