5月28日12點31分，中國東方航空MU9191航班順利抵達北京首都國際機場，國產大型客機C919全球首次商業載客飛行成功，標志著C919的“研發、制造、取證、投運”全面貫通。在C919的研發和制造過程中，申克以百年平衡經驗貢獻了自己的一份微薄之力，助力國產飛機成功首航。

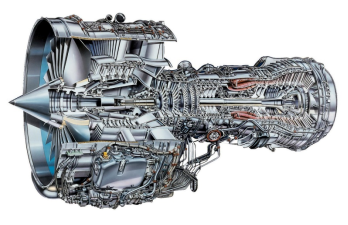

飛機上很多部件都需要應用平衡機以及相關的輔助設備，尤其對飛機的發動機，其運轉平穩對整個飛機來說非常重要，細微的振動動對發動機的性能和壽命都會產生巨大的影響。航空發動機產品作為通用工業皇冠上的明珠，生產和制造工藝及其復雜。作為高速旋轉的部件，轉子平衡是其中至關重要的工序。產品的高品質源自于對過程的嚴格管控，從葉片稱重預排布，到單級葉盤的低速平衡&高速超轉、直到發動機總成后的低速和高速平衡。申克的產品在各個平衡環節，都能提供系統的優秀平衡方案。
申克作為中國航空工業的長期優先供應商，早在研發階段已經為C919的研制和開發提供了所有部件的平衡解決方案， 并在2017年和AVIC簽訂了戰略合作框架協議。
WM系列力矩秤 &
BLADIS葉片預排布系統
對單個葉片調整之后， 還需要對所有葉片逐個按質量去排序，然后按規定的序號位置將葉片裝到盤上進行平衡，平衡精度不滿足時可調整葉片位置，直至滿足為止。這時候就需要用到申克的計算機系統BLADIS進行快速、可靠的數據采集和分發， 通過對葉片進行預排布，使初始平衡達到良好狀態。

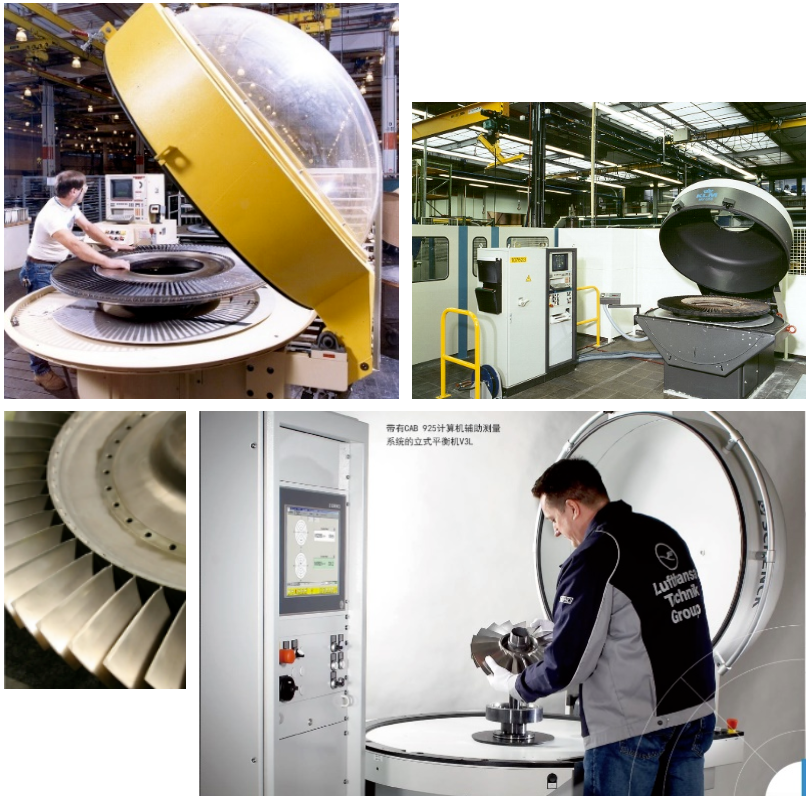

V/VE系列立式平衡機
用于發動機單盤轉子的低速平衡
轉子不平衡量對轉子的振動影響非常大，尤其是在高轉速的發動機上更為突出。航空發動機渦輪葉片與葉盤之間常采用榫槽結構，為此在結構設計上應盡量減少不平衡因素，比如孔、凸臺和槽等應周向均布，控制轉軸的壁厚差等，因此需要在壓氣機裝配前需對壓氣機各級轉子及離心葉輪的單盤進行立式平衡。申克的V和VE系列立式平衡機，旨在提高效率的同時，嚴格依循SAE標準進行噴氣式發動機的制造和檢測。
HL系列臥式平衡機
用于發動機轉子總成的低速平衡
經過動平衡的發動機轉子與其他零組件組裝成整臺發動機后，還需在臺架上調整發動機轉子動平衡，將發動機轉子的不平衡量修正到允許范圍內，這樣才可以確保飛機運行的安全，延長發動機壽命。
CENTRIO系列超轉測試臺
用于發動機單盤轉子的超轉測試
針對單級輪盤，CENTRIO系列超轉測試臺可以解決：應力釋放、強度測試的工藝要求，在產品研發階段還可用于低周和高周的材料性能試驗。
DH系列高速平衡機
用于撓性發動機轉子總成的高速平衡
針對發動機總成后的撓性轉子，除了在HL平衡機上做低速平衡進行質量配平和修正，還需要通過DH系列平衡機進行全速平衡，把高速狀態下的振動值控制在允許范圍內。
HM 系列通用平衡機
用于發動機轉子附件的低速平衡
除發動機以外，其實飛機上很多其他部件都會使用到平衡機，比如壓縮機、泵、飛輪、電機螺旋槳、機翼、空氣循環系統、傳動軸等。
專用平衡工裝夾具
申克在航天航空領域已經積攢了數十年經驗， 和各大飛機零部件供應商長期保持著密切合作。針對飛機上各個部件的特殊功能和構造都有不同的設備進行平衡， 并且為之研發了很多特殊的夾具可以更高效和方便地對部件進行動平衡。

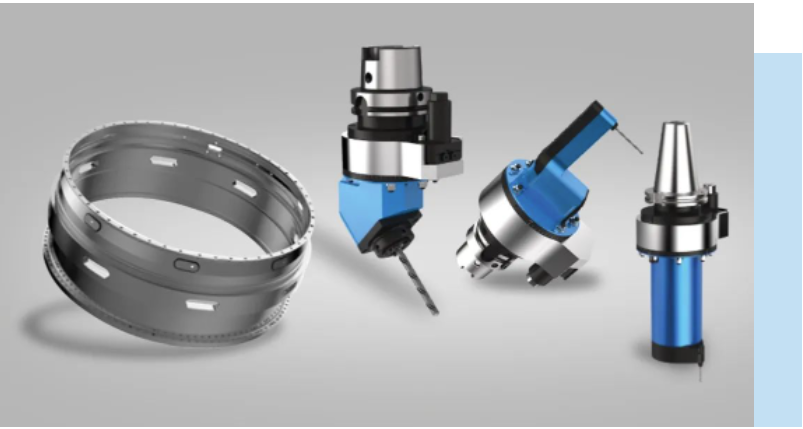

Benz Tooling角度頭
用于發動機機匣的加工
申克除了能夠提供針對發動機轉子平衡的系統解決方案，針對航天航空殼體類的特殊機加要求，申克旗下品牌BENZ Tooling也能夠提供了特殊定制的角度頭，用來解決復雜結構件的生產加工。更多細節可查閱BENZ Tooling公眾號。
未來，申克將繼續在航天航空領域精耕細作，并致力于更加前瞻性的應用領域，如航天飛行器、電驅航空飛機等，為人類的發展繼續貢獻應盡的責任。
